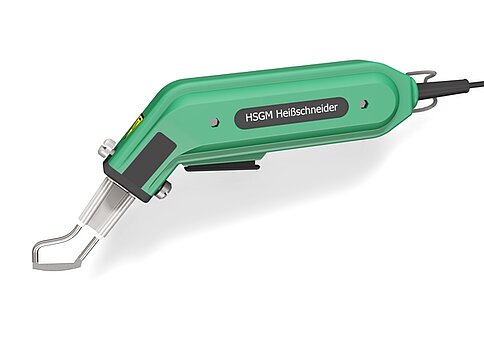

TYP HSG-0

Technische Daten

Netzspannung : 230V-50Hz (110V- 60Hz)

Aufnahmeleistung : 60W

Aussetzbetrieb : 12Sek./48Sek.

Schutzklasse  II

Netzleitung 2m lang mit Eurostecker (gegen Mehrpreis mit Spiralleitung)

Gewicht : 1,0 kg



Datenblatt







Beschreibung

Handgerät für Kurzzeitbetrieb zum Einsatz bei kleinen Stückzahlen. Geeignet zum Ablängen und Verschmelzen der Stirnseiten von synthetischen Schnüren, Seilen, Bändern und Gurten, sowie Geweben.

Anheizzeit der Schneiden ca. 6-8 Sekunden.

Wärmeregulierung grob durch Ein- und Ausschalten.

Grundausstattung

- HSG-0

- Bedienungsanweisung mit Konformitätserklärung

- Ohne Schneidspitzen

Ersatzteileliste

Die Ersatzteile des HSG-0 steht Ihnen als PDF zur Verfügung.



Ersatzteilliste-HSG-0 (1,4 MB)





Bedienungsanleitung

Die Bedienungsanleitung des HSG-0 steht Ihnen als PDF zur Verfügung.



Bedienungsanleitung-HSG-0

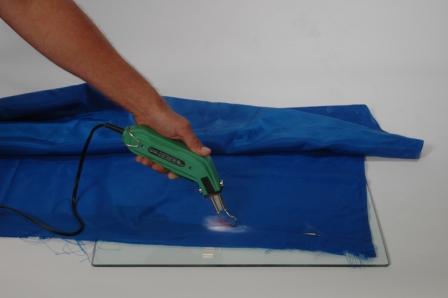

Anwendungsbeispiel

Schneiden von Polyestergewebe





Zubehör / Schneidspitzen

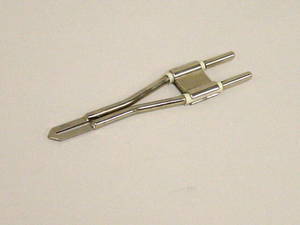

Typ HS0-N

Schneidspitze, speziell zum Trennen von feinen Stoffen und dünnen Schnüren.





_______________________________________________________

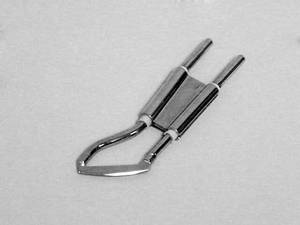

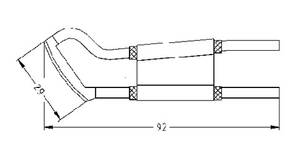

Typ R

Schneidspitze höherer Leistung, zum Trennen von stärkeren Stoffen, Schnüren und Seilen bis Ø 15mm.



_______________________________________________________

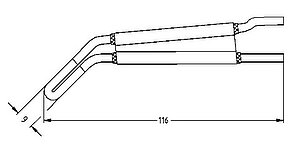

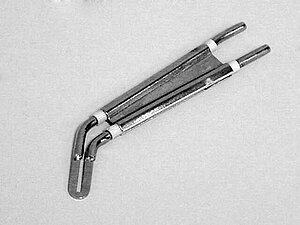

Typ HG

_______________________________________________________

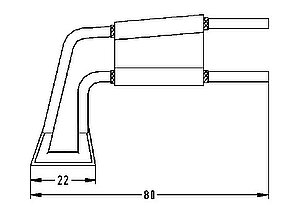

Typ F-3







_______________________________________________________

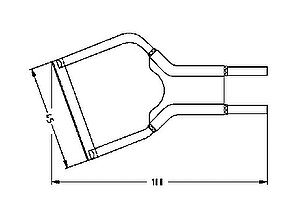

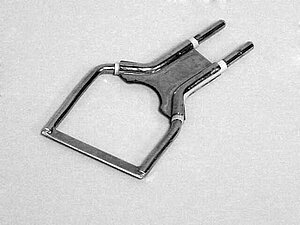

Typ F-2



_______________________________________________________

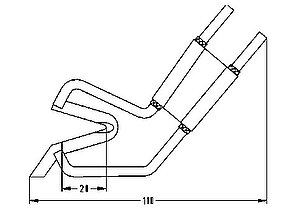

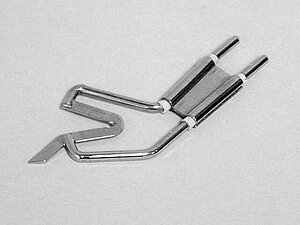

Typ HS-S

Zum Trennen und Kantenverschweißen von stärkeren Planen, Segeln und Markisengeweben in größeren Flächen.



_______________________________________________________

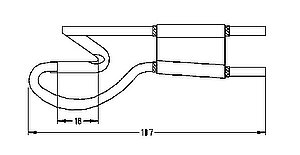

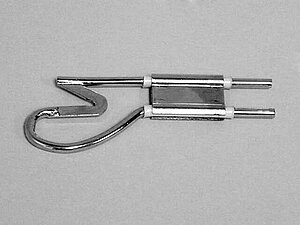

Typ HS-SG

Zum Trennen und Kantenverschweißen von stärkeren Planen, Segeln und Markisengeweben in größeren Flächen.



_______________________________________________________

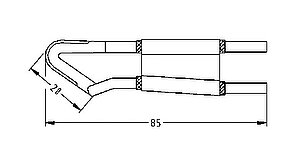

Typ V



_______________________________________________________

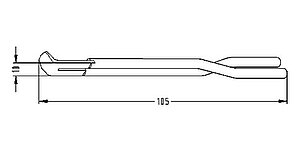

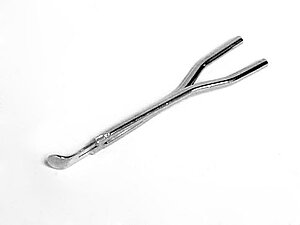

Typ H

Schmelzspitze

_______________________________________________________

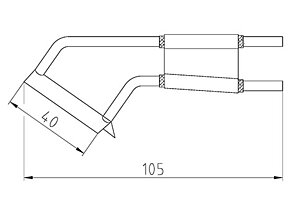

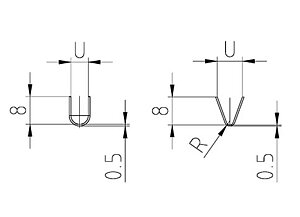

Heizgabel Typ KM

Zum Verschweißen von Rändern gewebter Filze und Schwergewebe.

_______________________________________________________

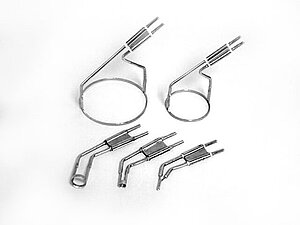

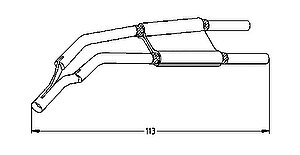

Typ RU

von Ø 3-12 mm







_______________________________________________________

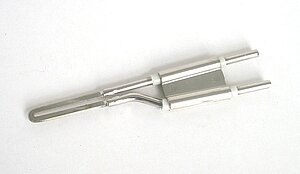

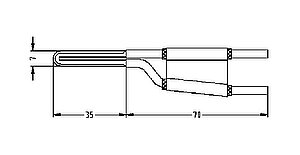

Typ C

Schneidspitze zur Bearbeitung von Styropor



_______________________________________________________

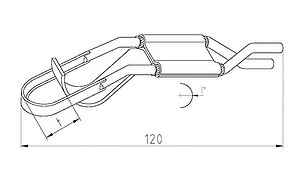

Typ N-1

Zum Nutschneiden in Dämmstoffen

r = max. 10 mm



_______________________________________________________

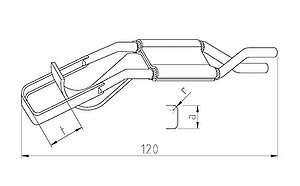

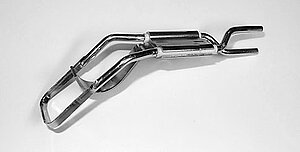

Typ N-2

Zum Nutschneiden in Dämmstoffen

a = max. 20 mm
r = min. 1mm



_______________________________________________________



Typ R-50mm

Schneidspitze höherer Leistung, zum Trennen von stärkeren Stoffen, Schnüren und Seilen bis Ø 35mm.







 _______________________________________________________



Für die unterschiedlichsten Materialien und Anwendungen stehen verschiedene Schneidspitzen zur Verfügung. Diese Webseite zeigt nur eine kleine Übersicht. Informieren Sie uns bitte über Ihr Schneidproblem. Wir beraten Sie und fertigen Musterschnitte für Sie an und empfehlen Ihnen die für Sie am besten geeignete Schneidspitze, auch in Sondergrößen.

Bei Bestellung ist zu beachten, dass, je nach Typ, der gewünschte Loch-Ø (Außen-Ø der Schneide) oder Ronden-Ø (Innen-Ø der Schneide) die Maße a und b, der Radius r und der Winkel a angegeben werden







Optionaler Schneidenschutz

Dies ist eine selbst rückstellende Schutzvorrichtung, die an dem Heissschneidegerät Typ HSG-0 befestigt wird, um zu verhindern, dass die beheizte Schneidspitze die Haut des Benutzers oder andere Materialien berührt.

Durch den Schneidenschutz werden die Risiken von Verletzungsgefahren wie Verbrennungen der Haut und andere mögliche Sachschäden reduziert.

Der Schneidenschutz eignet sich zum Nachrüsten von Heissschneidegeräten des Typs HSG-0.

Betrieb nur in Verbindung mit der Schneidspitze Typ R.

Hergestellt in Deutschland.



Schneidenschutz in geschlossenem Zustand





Schneidenschutz in geöffnetem Zustand
