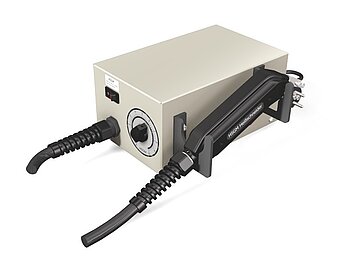

Typ HSG-03-VW

Technische Daten

- Bereits in 6-8 Sekunden schneidebereit

- Arbeitstemperatur max. 600°C

- Netzspannung:  230 V - 50 Hz

- Aufnahmeleistung: max. 250 W

- Dauerbetrieb 100% ED

- Netzschalter mit Signallampe

- Netzleitung 2 m lang mit Schutzkontaktstecker

- Gerät entspricht der Schutzklasse I

- Abmessungen: 155 x 220 x 105 mm

- Gewicht:    6,3 kg



Datenblatt





Beschreibung

Das leistungsstarke Gerät für den Dauerbetrieb.

Zum Einsatz bei kleinen und mittleren Stückzahlen.

Geeignet zum Ablängen und Verschmelzen der Stirnseiten von synthetischen Schnüren, Seilen, Bändern und Gurten, sowie Schneiden und Kantenverschweißen von Geweben und Gewirken.

Eine hochwertige Leistungselektronik ermöglicht den Betrieb mit Bereitschaftstemperatur sowie stufenlos einstellbarer Arbeitstemperatur, wodurch bedeutend schneller gearbeitet werden kann, als ohne diese Einrichtung.

Grundausstattung

- HSG-03-VW inkl. Schneidenhalter M mit Ein-/Aus-Schalter

- 2 m hochflexibles Kabel zwischen Gehäuse und Schneidenhalter M (max. 3m möglich)

- Bedienungsanweisung mit Konformitätserklärung

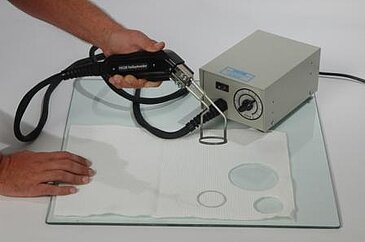

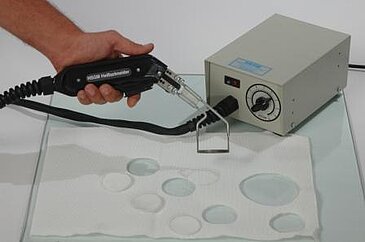

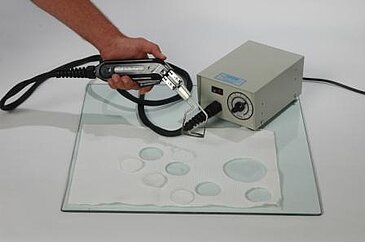

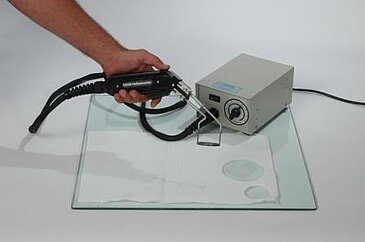

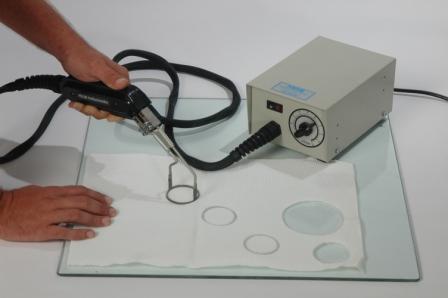

Anwendungsbeispiel

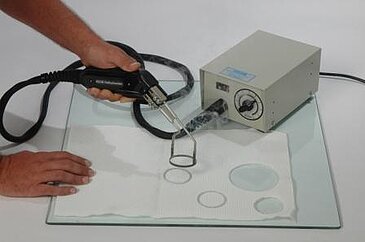

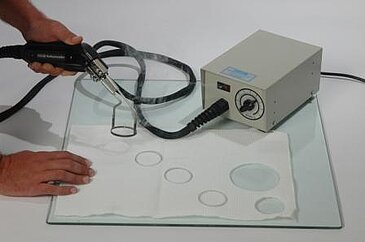

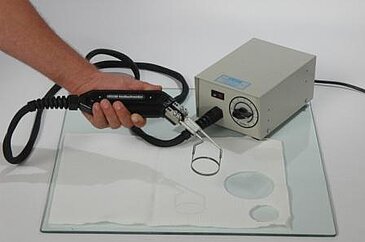

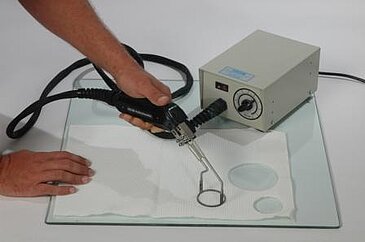

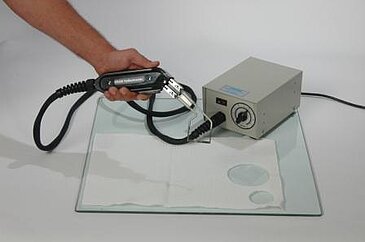

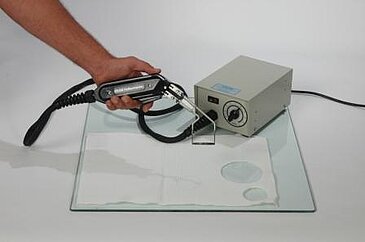

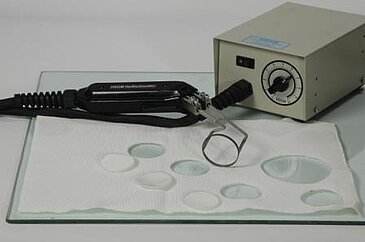

Bearbeiten von Filtergewebe





Ersatzteilliste

Die Ersatzteile des Schneidenhalters M steht Ihnen als PDF zur Verfügung:



Ersatzteilliste Schneidenhalter M





Bedienungsanleitung

Die Bedienungsanleitung des HSG-03-VW steht Ihnen als PDF zur Verfügung.



Bedienungsanleitung-HSG-03-VW





Mögliche Schneidspitzen

Typ HS0-N

Schneidspitze, speziell zum Trennen von feinen Stoffen und dünnen Schnüren.





_______________________________________________________

Typ R

Schneidspitze  höherer Leistung, zum Trennen von stärkeren Stoffen, Schnüren und Seilen bis Ø 15mm.



_______________________________________________________





Typ HG



_______________________________________________________



Typ F-3



_______________________________________________________



Typ F-2



_______________________________________________________



Typ G-90

Schneidspitze zum Ablängen von Seilen und Gurten bis 60mm Breite.



_______________________________________________________



Typ R-1

Schneidspitze zum Trennen von Tauen bis Ø 50mm.

_______________________________________________________



Typ HS-S

Zum Trennen und Kantenverschweißen von stärkeren Planen, Segeln und Markisengeweben in größeren Flächen.



_______________________________________________________



Typ HS-SG

Zum Trennen und Kantenverschweißen von stärkeren Planen, Segeln und Markisengeweben in größeren Flächen.



_______________________________________________________



Typ V



_______________________________________________________



Typ VST



_______________________________________________________



Typ STA



_______________________________________________________



Typ H

Schmelzspitze



_______________________________________________________

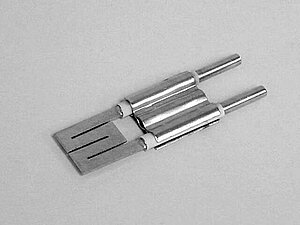

Schmelzspitze Typ F

Zum Verschweißen von Seilen und Tauen



_______________________________________________________



Heizgabel Typ KM

Zum Verschweißen von Rändern gewebter Filze und Schwergewebe.



_______________________________________________________



Typ RU

von Ø 3 - 60 mm



_______________________________________________________



Typ OV

a = min. 3 mm
b = min. 4 mm

Umfang max. 150 mm



_______________________________________________________



Typ RE

a = min. 4 mm
b = min. 8 mm

Umfang max. 150 mm



_______________________________________________________



Typ HR

r = max. 30 mm



_______________________________________________________



Typ WI

a = max. 50 mm
α = min. 15°, max. 180°



_______________________________________________________



Typ C

Schneidspitze zur Bearbeitung von Styropor



_______________________________________________________



Typ N-1

Zum Nutschneiden in Dämmstoffen

r = max. 20 mm



_______________________________________________________



Typ N-2

Zum Nutschneiden in Dämmstoffen

a = max. 40 mm
r = min. 1mm



_______________________________________________________



Typ R-50mm

Schneidspitze höherer Leistung, zum Trennen von stärkeren Stoffen, Schnüren und Seilen bis Ø 35mm.



_______________________________________________________



Für die unterschiedlichsten Materialien und Anwendungen stehen verschiedene Schneidspitzen zur Verfügung. Diese Webseite zeigt nur eine kleine Übersicht. Informieren Sie uns bitte über Ihr Schneidproblem. Wir beraten Sie und fertigen Musterschnitte für Sie an und empfehlen Ihnen die für Sie am besten geeignete Schneidspitze, auch in Sondergrößen.

Bei Bestellung ist zu beachten, dass, je nach Typ, der gewünschte Loch-Ø (Außen-Ø der Schneide) oder Ronden-Ø (Innen-Ø der Schneide) die Maße a und b, der Radius r und der Winkel a angegeben werden
