Typ HSG-3-VW
Technische Daten
- Bereits in 6-8 Sekunden schneidebereit
- Arbeitstemperatur max. 600°C
- Netzspannung: 230 V - 50 Hz
- Aufnahmeleistung: max. 500 W
- Dauerbetrieb 100% ED
- Netzschalter mit Signallampe
- Netzleitung 2 m lang mit Schutzkontaktstecker
- Gerät entspricht der Schutzklasse I
- Abmessungen: 300 x 185 x 170 mm
- Gewicht: 13,0 kg
Beschreibung
Das sehr leistungsstarke Gerät für den Dauerbetrieb.
Zum Einsatz bei kleinen und mittleren Stückzahlen.
Geeignet zum Ablängen und Verschmelzen der Stirnseiten von synthetischen Schnüren, Seilen, Bändern und Gurten, sowie Schneiden und Kantenverschweißen von Geweben und Gewirken.
Eine hochwertige Leistungselektronik ermöglicht den Betrieb mit Bereitschaftstemperatur sowie stufenlos einstellbarer Arbeitstemperatur, wodurch bedeutend schneller gearbeitet werden kann, als ohne diese Einrichtung.
Grundausstattung
- HSG-3-VW inkl. Schneidenhalter M mit Ein-/Aus-Schalter
- 2 m hochflexibles Kabel zwischen Gehäuse und Schneidenhalter M
(max. 5m möglich)
- Bedienungsanweisung mit Konformitätserklärung

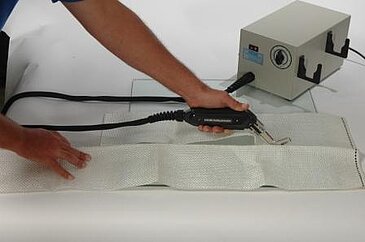

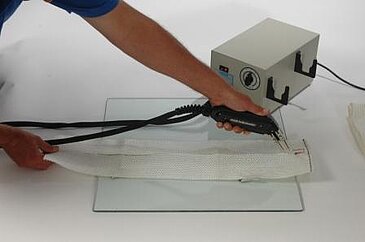

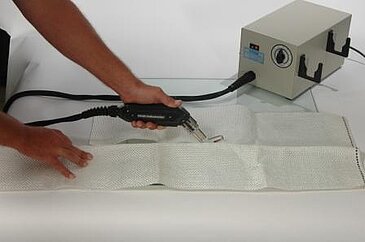

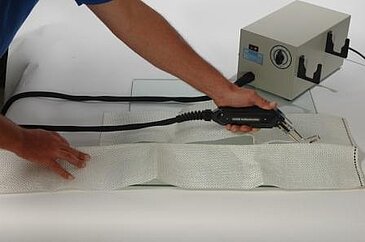

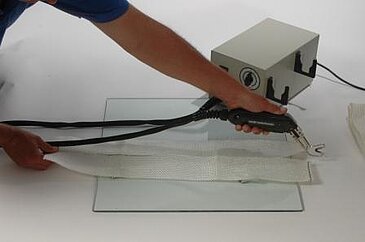

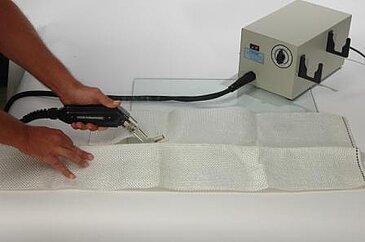

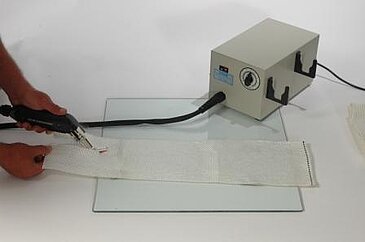

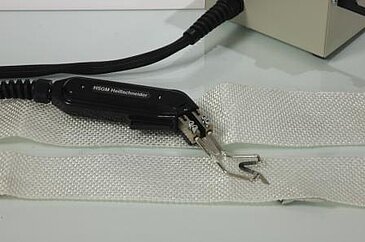

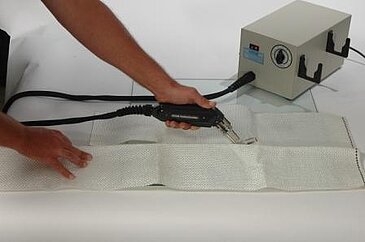

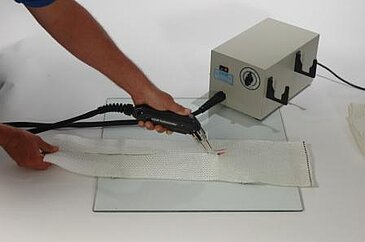

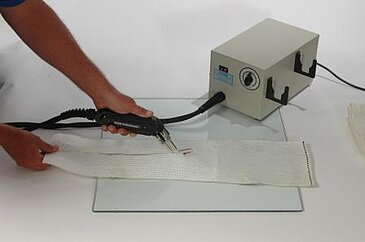

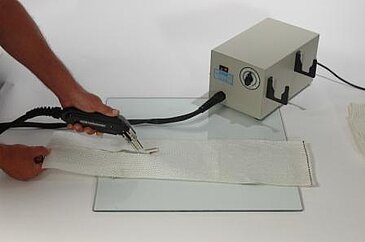

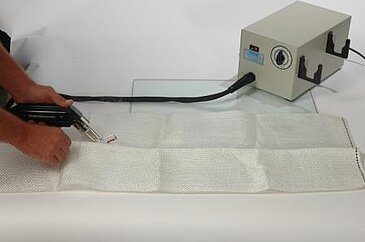

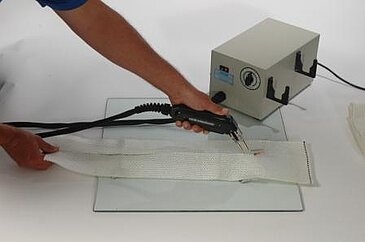

Anwendungsbeispiel
Bearbeiten von PP-Gewebe
Ersatzteile-Liste HSG-3-VW
Ersatzteile-Liste Schneidenhalter M
Bedienungsanleitung
Die Bedienungsanleitung des Geräts HSG-3-VW steht Ihnen als PDF zur Verfügung.
Mögliche Schneidspitzen
Typ HS0-N
Schneidspitze, speziell zum Trennen von feinen Stoffen und dünnen Schnüren.
_______________________________________________________
Typ R
Schneidspitze höherer Leistung, zum Trennen von stärkeren Stoffen, Schnüren und Seilen bis Ø 15mm.
_______________________________________________________
Typ HG
_______________________________________________________
Typ F-3
_______________________________________________________
Typ F-2
_______________________________________________________
Typ G-90
Schneidspitze zum Ablängen von Seilen und Gurten bis 60mm Breite.
_______________________________________________________
Typ R-1
Schneidspitze zum Trennen von Tauen bis Ø 50mm.
_______________________________________________________
Typ HS-S
Zum Trennen und Kantenverschweißen von stärkeren Planen, Segeln und Markisengeweben in größeren Flächen.
_______________________________________________________
Typ HS-SG
Zum Trennen und Kantenverschweißen von stärkeren Planen, Segeln und Markisengeweben in größeren Flächen.
_______________________________________________________
Typ V
_______________________________________________________
Typ VST
_______________________________________________________
Typ STA
_______________________________________________________
Typ H
Schmelzspitze
_______________________________________________________
Schmelzspitze Typ F
Zum Verschweißen von Seilen und Tauen
_______________________________________________________
Heizgabel Typ KM
Zum Verschweißen von Rändern gewebter Filze und Schwergewebe.
_______________________________________________________
Typ RU
von Ø 3 - 160 mm
_______________________________________________________
Typ OV
a = min. 3 mm
b = min. 4 mm
a = max. 100 mm
b = max. 150 mm
_______________________________________________________
Typ RE
a = min. 4 mm
b = min. 8 mm
a = max. 100 mm
b = max. 110 mm
_______________________________________________________
Typ HR
r = max. 50 mm
_______________________________________________________
Typ WI
a = max. 50 mm
α = min. 15°, max. 180°
_______________________________________________________
Typ C
Schneidspitze zur Bearbeitung von Styropor
_______________________________________________________
Typ N-1
Zum Nutschneiden in Dämmstoffen
r = max. 40 mm
_______________________________________________________
Typ N-2
Zum Nutschneiden in Dämmstoffen
a = max. 40 mm
r = min. 1mm
_______________________________________________________
Typ R-50mm
Schneidspitze höherer Leistung, zum Trennen von stärkeren Stoffen, Schnüren und Seilen bis Ø 35mm.
_______________________________________________________
Für die unterschiedlichsten Materialien und Anwendungen stehen verschiedene Schneidspitzen zur Verfügung. Diese Webseite zeigt nur eine kleine Übersicht. Informieren Sie uns bitte über Ihr Schneidproblem. Wir beraten Sie und fertigen Musterschnitte für Sie an und empfehlen Ihnen die für Sie am besten geeignete Schneidspitze, auch in Sondergrößen.
Bei Bestellung ist zu beachten, dass, je nach Typ, der gewünschte Loch-Ø (Außen-Ø der Schneide) oder Ronden-Ø (Innen-Ø der Schneide) die Maße a und b, der Radius r und der Winkel a angegeben werden.
