Typ HSG-GMN-V-E-K

Beschreibung

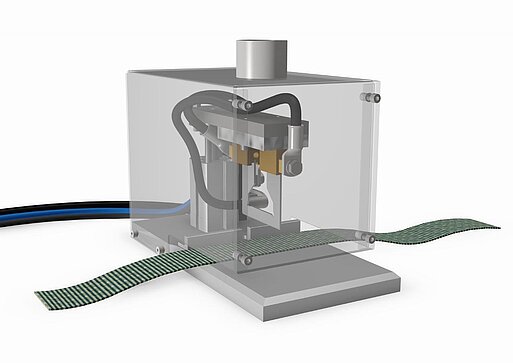

Kleinster Schneidenständer mit gerader Standardschneide, Absaugung, Schutzhaube, Fußbetätigung und Heiztransformator mit Temperatureinstellung separat.

Die Bewegung und Führung der Schneide(n) erfolgt in dem Schneidenständer pneumatisch .

Das zu bearbeitende Material wird unter die Schneide bzw. das Kombiwerkzeug gelegt. Über Hand- oder Fußbetätigung wird der Schneidvorgang ausgelöst.

Das Material wird von Hand auf die gewünschte Länge weiter gezogen - Messung mit Maßband oder verschiebbarem Endanschlag.

Beim nächsten Schnitt ist der erste Materialabschnitt an beiden Enden und der Anfang des nächsten Abschnittes bearbeitet, das heißt bei jedem weiteren Takt wird ein Abschnitt komplett fertig.

Technische Daten

Bewegung der Schneide(n):| |Pneumatisch

Gurtbreite:| |max. 50 mm

Gurtdicke:| |Max. 4mm

Seildurchmesser:| |Max. 12mm

Trennelement:| |Elektrisch direkt beheizte Schneide, Aufheizung in ca. 1 Minute auf bis 600°C

Temperatur:| |100 - 600°C, stufenlos einstellbar

Netzspannung:| |230 Volt - 50/60Hz

Leistungsaufnahme:| |800 VA, je nach Ausführung

Druckluft:| |6 bar

Abmessungen:| |ca. 120 x 300 x 240 mm (b x h x t)

Gewicht:| |ca. 12 kg, mit Heiztransformator
